产品简介

保险丝是借助可熔性金属体内流过电流的焦耳热使自身熔断从而切断电路来保护电路的。19世纪后半叶，保险丝随着以电灯为首的各种电气设备的发明应运而生，此后，保险丝的结构形式基本没有改变，并一直延续。我们经常看到的是诸如玻璃管式保险丝和汽车中的片型保险丝等。作为电子设备的保护元件，玻璃管式保险丝被长期使用，但由于它的体积大、易破碎、无法实现自动化安装等缺点，因此，业界对微型保险丝需求的呼声越来越高。

传统的保险丝一般是以保护电源输入部分为主要目的。如今情况发生了一些变化，保险丝派生出了许多新的用途，如设备内部印制板和IC等的保护、输入输出电路的保护等，这也使微型保险丝的使用量逐年增加。微型保险丝具有体积小、灵敏度高、保护迅速等特点。常用于开关电源、充电器、小家电控制板上

分类

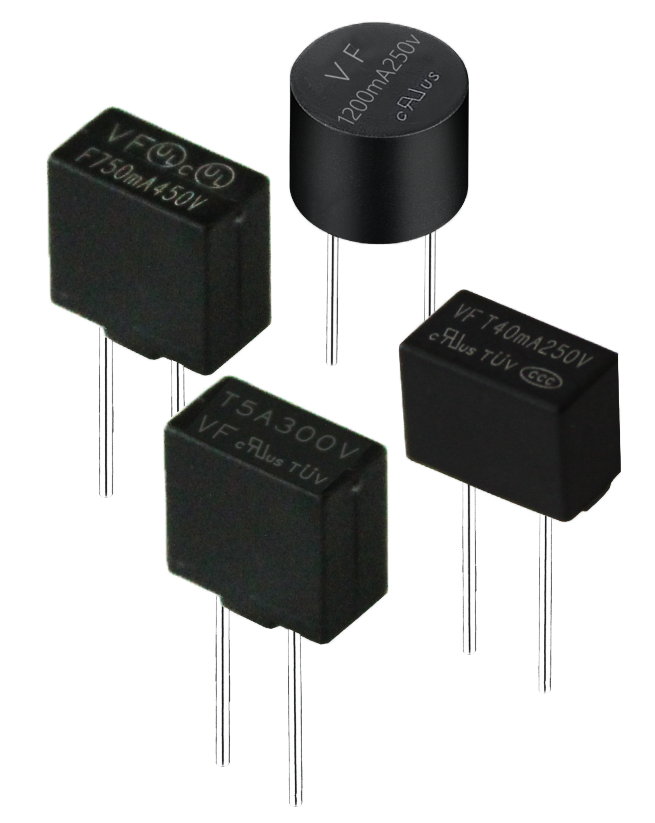

①产品按形状可分方块型微型保险丝和圆柱型微型保险丝，

尺寸分别为：8.5*7.2mm、8.4*4.0*5.0mm、8.4*4.0*7.7mm、9.0*4.8*8.8mm、12.4*6.4*9.2mm；

电流范围：40mA-20A

电压等级：65V/125V/250V/300V/400V/450V

型号有: VF370\VF372\VF373\VF382\VF389\VF391\VF392\VF393\VF395\VF396\VF400\VF804\VF807\VF808等

②微型保险丝按熔断性能分为快熔断和慢熔断。

③按标准可分为美规和欧规。

Vicfuse 微型保险丝

选用方法

在实际使用场合，仅仅依据UL规格条款来选定保险丝是远远不够的。

1．在选择时必须考虑的几个问题

在了解了所使用电路的参数基础上，按下面几个方面来选定保险丝：常态电流、熔断电流（希望使之熔断的电流和时间）、开路电压、短路电流、冲击电流（没有被切断的电流、时间和次数）、环境温度。

①常态电流：首先我们必须知道，在所使用的电路中流经保险丝的常态电流大小。通常情况下我们要预先设定一个降额量（UL:0.75,IEC:0.9），然后按下面的原则来进行选择：即常态电流必须小于额定电流与降额系数的乘积。

②熔断电流：按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。另外熔断时间重要的话，还必须参考厂商提供的熔断特性图来作出判断。

③开路电压：开路电压一般应选定为小于额定电压。例如将额定电压为DC24V的保险丝用于AC100V的电路中时，有可能引燃保险丝或使保险丝破裂。

④短路电流：我们把电路短路时流过保险丝的最大电流值称之为短路电流。对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。

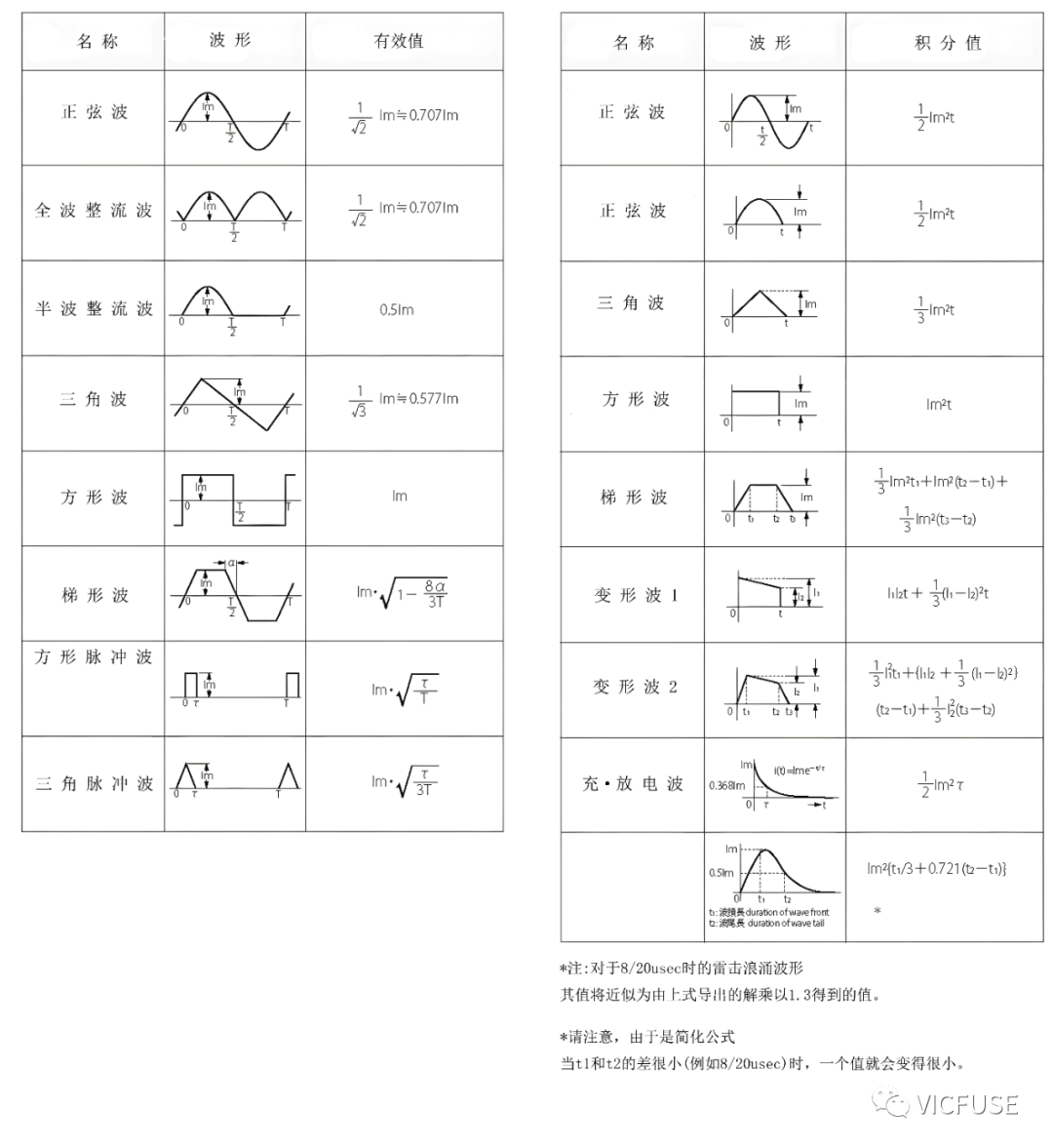

⑤冲击电流：观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。

保险丝额定I²T>实际脉冲I²T/Pf

Pf：脉冲因数，依可承受脉冲次数不同而不同，具体数值：

突波循环抵抗能力

量测脉冲I²t的值为保险丝熔断I²t数值的22%时，该保险丝可承受高达100,000次的脉冲波。

量测脉冲I²t的值为保险丝熔断I²t数值的29%时，该保险丝可承受高达10,000次的脉冲波。

量测脉冲I²t的值为保险丝熔断I²t数值的38%时，该保险丝可承受高达1,000次的脉冲波。

量测脉冲I²t的值为保险丝熔断I²t数值的48%时，该保险丝可承受高达100次的脉冲波。



2．其他需要注意的问题

在实际使用中，微型保险丝对安装条件、耐化学性能、耐超声波清洗性能等各方面有什么特殊的要求和问题，必须事先通过厂商进行确认。

应用案例

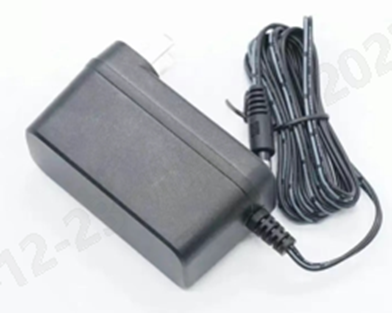

电源适配器

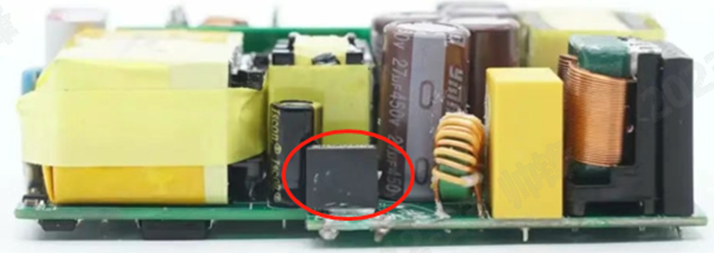

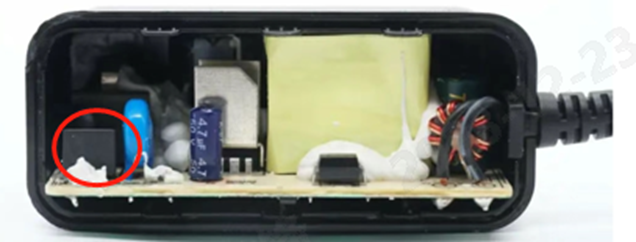

使用的保险丝为VF392 or VF808规格

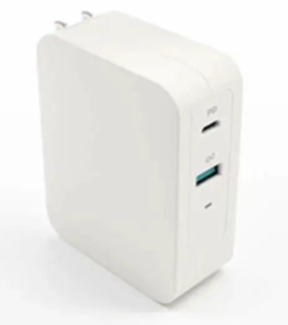

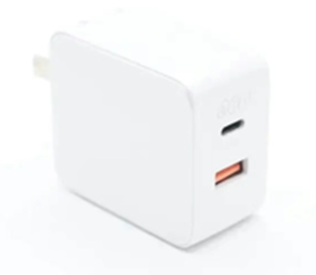

充电头

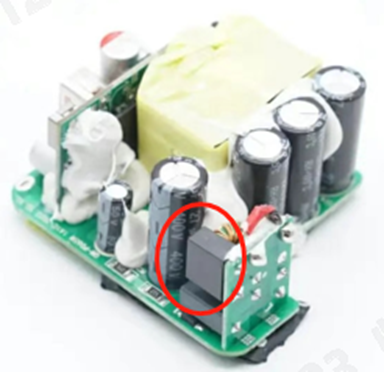

使用的保险丝为VF392 or VF808规格

使用的保险丝为VF392 or VF808规格
